引言

一项重大突破性技术是远场无线电力传输，也就是WPT，它会支持好多预期里的物联网应用，即IoT应用，而这些应用关联着第五代，也就是5G、第六代，也就是6G以及以上的无线生态系统。整流天线是整流电路跟天线的组合，它为此种远场WPT系统里最为关键的组件。然而，紧凑型应用设备需要更小的集成整流天线，这些必须是同时具备大的电磁波捕获能力、高交流转变为直流的转换效率，又能促进多功能无线性能的天线。

在此次本研究里面，澳大利亚悉尼大学科技大学蔺炜所带领的研究团队，对各类整流天线的小型化技术进行了一番综述，其中涵盖曲折平面倒F天线也就是PIFA整流天线，还有小型化的基于单极以及偶极的整流天线，另外还有分形环和贴片整流天线，以及介质负载整流天线，以及电小尺寸近场谐振寄生整流天线。

文中对它们的性能特征做了总结，还将其与研究人员先前开发的、已被证明更适宜IoT应用的电小尺寸惠更斯整流天线作比较。比如说，像本研究所展示的那样，它们通过定制能够变成无电池IoT传感器。和电池供电设备相较，无电池的无线供电设备在体积方面更小，在重量方面更轻。

并且，它们对环境是友好的，所以具有明显的社会效益。这项研究讲述了一系列高性能的电小型惠更斯整流天线，涵盖惠更斯线极化整流天线，还有惠更斯圆极化整流天线，以及基于这些设计的无线供电IoT传感器，另外还有双功能的惠更斯线极化整流天线和天线系统。

后来，思考两个线性均匀的HLP整流天线阵列体系，用以获取更为突出的大型无线电力捕捉。示例阵列讲述了怎样有效地把它们和DC或者射频也就是RF功率予以合成，进而推动IoT的实际运用。

电磁能量可凭借无线电力传输也就是WPT技术，往连接了电子设备的负载那儿传输，并且不需要用到任何导线，和进行物理接触，WPT于传统的有线供电系统相比更为安全，可靠性进一步加大，尤为体现于采矿以及天然气勘探等工业活动当中的应用。

再者，因第五代（5G）、第六代（6G）以及别的无线技术迅猛发展，WPT对当下和将来的物联网（IoT）系统而言，已然变得极其重要。

估计在以后，到处都有的无线供电IoT装置pg下载渠道，将不会再需要现在那种寿命短、体积大且不可降解的化学电池。WPT是一项很有吸引力的绿色技术，已经引发了工业界以及学术界的普遍关注。

能找到根源的WPT概念，可回溯至19世纪末尼古拉∙特斯拉所做的实验，他头一回发明出谐振感应近场WPT技术，还成功凭借无线的方式将灯泡点亮，远场WPT的历史能够追溯到20世纪60年代。

存在这样一些例子被视为WPT技术远距离应用，其中包括采用太阳能发电的卫星，也就是SPS，还有运用无线供电的飞机以及高空平台。

自从21世纪开始以来，伴随应用电磁学科学以及工程朝着更深入且更快的发展态势，WPT技术已经在诸多商业电子产品当中得到广泛应用，像是无线充电AppleTM产品，电动牙刷，射频识别也就是RFID系统，还有电动汽车。

依据其别具一格的运行机制，WPT系统能够被划分成两大类，一类是近场和谐振中程磁耦合系统，另一类是远场EM波功率传输系统。

磁耦合的系统，通常会采用线圈，借助磁场来传递能量。这些系统具备的物理特性，仅仅是支持近距离的WPT。达成远距离WPT，也就是从数百米一直到数千公里这种距离的，唯一所采用的方法，乃是传输以及接收由EM波所携带的能量。

图1呈现出了，与那被EM波所推动的典型远场WPT系统相关联的功率流图，发射天线发射出，经由交流亦即AC电源供应电力的EM波，处于发射天线远场这个位置的接收器，则捕获那发射出来的EM波，并且借助整流电路，把捕获到的AC能量转变成为直流也就是DC功率。

来自太空卫星完成时间最为久长的WPT无线电力传输起始开始，卫星的太阳能电池板把太阳光（也就是EM波）予以收集收纳进自身，经由其微波发射器向地球表面发射送出能量，能量再由整流天线阵列（也就是SPS系统）将它捕获获取。

图1. 由EM波、天线和整流器促进的远场WPT。

即将到来的5G以及未来无线世代里，实现无电池IoT生态系统的主要支持技术是远场WPT，因最近超低功率电子技术有重大进步，WPT的发展机会如今广泛存在，像仅由无线保真也就是WiFi信号供电的无电池手机已成功演示。

另外，有研究显示，众多IoT传感器的功耗能够达到低于0.1 mW的程度。这表明，WPT基站会有能力在极低的功率水准下开展传播。

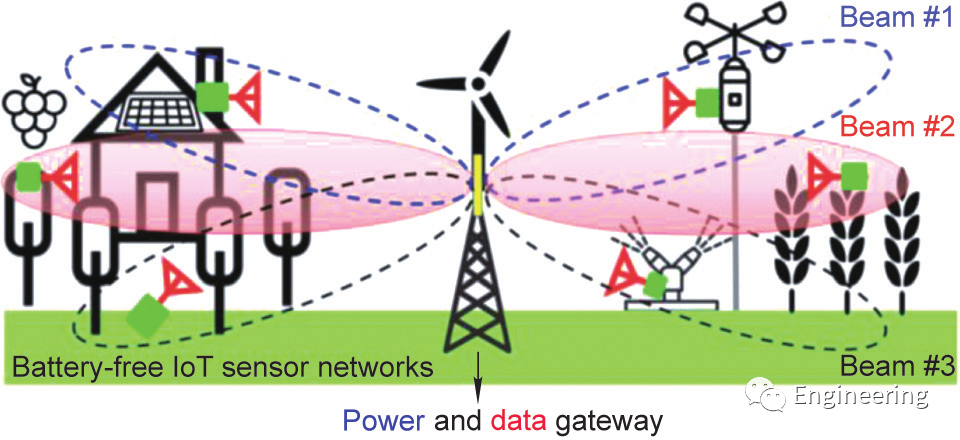

用来呈现因智慧农业还有耕种而存在的无线供电IoT传感器系统应用示例的是图2 ，好多IoT传感器能够被布置于单个发射器也就是功率信标周围 ，此发射器自身是由可再生能源供应电力的 ，这样的一种安排对环境很友好 ，所需求的人工干预以及劳动力显著减少 ，另外 ，这种类型的无电池生态系统会对提升农业生产力与质量有帮助。

由IoT传感器自动收集的数据，是由它们传输回充当数据网关的基站的，这些数据会包含对作物至关重要的信息，像土壤pH值、含水量、温度以及湿度。据此可对其做分析以做出最佳决策，比如何时种植和何时收获。鉴于预期会有大量IoT传感器，还有与此应用相关的现行电池成本和尺寸，远场WPT技术对未来的智慧农业以及其他无线传感器网络是非常适用的。

图2. 应用示例——用于智慧农业的无线供电IoT传感系统。

实现许多和5G、6G以及其他无线生态系统相关的预期IoT应用，远场WPT是关键技术，整流天线是任何远场WPT系统里最关键的组件。

在此次研究里，澳大利亚悉尼科技大学蔺炜所带领的研究团队，对一系列具备高性能的电小型惠更斯整流天线的开发情况予以了描述，还展示出了惠更斯线极化整流天线系统以及圆极化整流天线系统，这些惠更斯线极化整流天线与圆极化整流天线，是借助受超材料激发的近场谐振寄生元件，以及元件偶极天线，与紧凑且高效的整流器实现无缝结合才达成的。

通过三层结构得以实现的，是薄型HLP整流天线，使用单个基板实现的，是超薄HLP整流天线pg下载官方版打开即玩v1022.速装上线体验.中国，两个系统均实现了近90%的AC-DC转换效率。

本研究对两个HLP整流天线予以了改进描述，目的在于达成无线供电的温度和光传感器阈值报警系统。通过把两个HLP子系统进行正交组合，且使其具备90º的必要相位差，本研究还呈现了HCP整流天线。

有一种是借助运用像那种跟对应HLP系统等同的三层薄型设计达成的，它有着两个HLP子系统呢，这两个HLP子系统跟一个不均衡的交叉偶极天线组合到一块，目的是为了得到所需的90º相位差，HCP整流天线的AC-DC转换效率被这样单纯的交叉偶极子元件给限定住了，最大AC-DC转换效率比90%要大，这种情况是经由对不平衡交叉偶极子采用创新的延迟环路版本来换代达成的。

认识到正交HLP元件相互间高度隔离，在此基础上，开发了一种用于无线信息与功率传输（SWIPT）应用的双功能HLP系统，其中一个是HLP子系统来执行WPT功能，另一个是执行通信功能。

最后，两个线性均匀整流天线阵列，由4个相同的超薄、电小HLP整流天线组成，被认为具有更大的EM波捕获能力。其中，这些阵列与DC和射频（RF）组合拓扑集成在一起。并且，在DC系统中，这些元件各自独立作用，它们各自的DC输出并联连接，在其输出端口产生大的组合电流。另外，在RF系统中，这些元件同相组合，产生指向低功率的WPT信标，以捕获其EM波的定向光束，从而有效地形成一个大的组合功率，并将其传送到单个整流器。

那种被开发出来的小型惠更斯整流天线，以及由其形成的线性阵列，是未来无线生态系统里用于无线供电IoT应用的不错选择。和一般常用的传统电偶极子也就是ED系统相比较，它们的单向、宽边辐射场有着直接的明显好处。而且pg下载麻将胡了A.旗舰厅进体育.cc，就像本研究呈现出来的那样吗，它们的尺寸很紧凑，具备大角度和广角的无线功率捕获能力，与此同时还拥有高AC-DC转换效率，并且容易以低成本制造。
