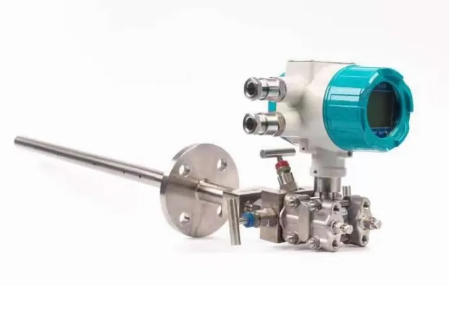

皮托管流量计工作原理

一、皮托管测量原理

皮托管流量计依据伯努利方程开展工作，伯努利方程阐述了在不存在粘性、不可压缩流体的定常流动这般的状况下，流体所具备的压力能、位能以及动能之和始终维持不变，皮托管运用这一原理，借助测量流体流经探头之际的压力变化来推断流速以及流量。

二、流速与压力关系

于皮托管流量计里头，探头前方之处的静压孔，用以测量流体的总压，也叫做滞止压，然而探头侧面所在的静压孔pg下载麻将胡了安卓专属特惠.安卓应用版本.中国，是測量流体的静压。总压跟静压之间所存在的差值，被称作动压，其反映出流体速度的能量。于不可压缩流体当中，动压跟流速的平方成正比例。

三、动压与静压测定

皮托管探头的设计，使得其能够同时对总压与静压展开测量，总压是借助处于探头前方位置的总压孔予以测得的，而静压呢，则是经由处于探头侧面位置的静压孔测得的，这两个压力信号会被传送到压差计或者压力传感器那里，然后进行进一步地处理。

四、流量计算公式

于已知流体密度以及管道截面积的情形下，皮托管流量计能够借由伯努利方程推导得出流量计算公式。流量即Q，它跟管道截面积也就是A、流体密度为ρ以及平均流速是v之间，其关系能够被表示成：

Q = A * v

动压（ΔP）与流体密度（ρ）存在一定关系，通过这种关系能够求得流速（v），情况的呈现是这样的：

v = √(2 * ΔP / ρ)

结合上述两式，可以得到流量的计算公式：

Q = A  √(2  ΔP / ρ)

五、传感器构造

皮托管流量计中的传感器常见包含用于测量所述总压与静压之间差值（也就是动压）的压差计或者压力传感器 ，这类传感器能够是机械式被选用 ，抑或是电子式被采用 ，又或者是数字式被抉择 ，具体是依据测量精度的不同以及应用需求的差异来定的。

六、信号转换与输出

压力信号经传感器测量而得，此信号需转化成便于处理的电信号，像电压或者电流。该过程一般由信号转换器来达成，它是把传感器输出过来之模拟信号转换成标准电信号予以输出的，像4 - 20mA 或0 - 10V。这般标准信号能够直接跟显示仪表、控制系统以及数据采集系统进行连接。

七、误差分析与校准

皮托管流量计，测量误差的来源，有可能出自好些个地方，像探头安装的位置，流体自身的特性，还有传感器的精度等等。为了把误差给减小掉，那就得进行定期的校准还有检查。校准一般包含零点校准以及量程校准pg下载官方版打开即玩v1022.速装上线体验.中国，目的是保证测量结果具备准确性以及可靠性。

八、应用领域与限制

皮托管流量计被广泛应用于气体流量测量，也被广泛应用于液体流量测量，特别是在那些需要快速响应的场合，特别是在那些需要较高测量精度的场合。然而，它存在一些限制，比如对流体粘度存在敏感性，比如对流体密度存在敏感性，以及在低流速条件下测量准确性可能会受到影响，以及在湍流条件下测量准确性可能会受到影响。此外，探头安装位置可能会对测量结果产生影响，管道布局也可能会对测量结果产生影响。因此，在选择皮托管流量计时需要充分考虑其适用性，在使用皮托管流量计时需要充分考虑其限制条件。

倘若想要知晓更多有关皮托管流量计的相关讯息，或者进行流量计的选型，那么能够向艾丝特流量计生产厂的专业技术客服进行咨询pg下载赏金下载，其联系方式为：180 1926 2426（微信与之相同号码），从而获取帮助。
